UML은 표준화된 모델링 언어이다.

UML(Unified Modeling Language)은 개발하는 시스템을 이해하기 쉬운 형태로 표현하는 표준화된 모델링 언어이다.



UML 구성요소

사물(Things)

관계(Relationship)

다이어그램(Diagram)



관계의 종류

연관(Association) 관계

집합(Aggregation) 관계

포함(Composition) 관계

일반화(Generalization) 관계

의존(Dependency) 관계 : 한 클래스가다른 클래스를 오퍼레이션의 매개변수로 사용

실체화(Realization) 관계 : 다른 객체에게 오퍼레이션을 수행하도록 지정하는 의미적 관계



다이어그램의 종류

구조적(Structural) 다이어그램(정적)

클래스(Class)

객체(Object)

컴퍼넌트(Component)

배치(Deployment)

복합체 구조(Composite Structrue)

패키지(Package)



행위(Behavioral) 다이어그램(동적)

유스케이스(UseCase)

순차(Sequence)

커뮤니케이션(Communication)

상태(State)

활동(Activity)

상호작용 개요(Interaction Overview)

타이밍(Timing)









기출문제(20년1회)

UML 모델에서 사용되는 Structural Diagram에 속하지 않는 것은?

1. Activity Diagram
2. Class Diagram
3. Object Diagram
4. Component Diagram







기출문제(20년1회)

UML에서 활용되는 다이어그램 중, 시스템의 동작을 표현하는 행위(Behavioral) 다이어그램에 해당하지 않는 것은?

1. 배치 다이어그램(Deployment Diagram)
2. 유스케이스 다이어그램(Use Case Diagram)
3. 시퀀스 다이어그램(Sequence Diagram)
4. 활동 다이어그램(Activity Diagram)







기출문제(20년3회)

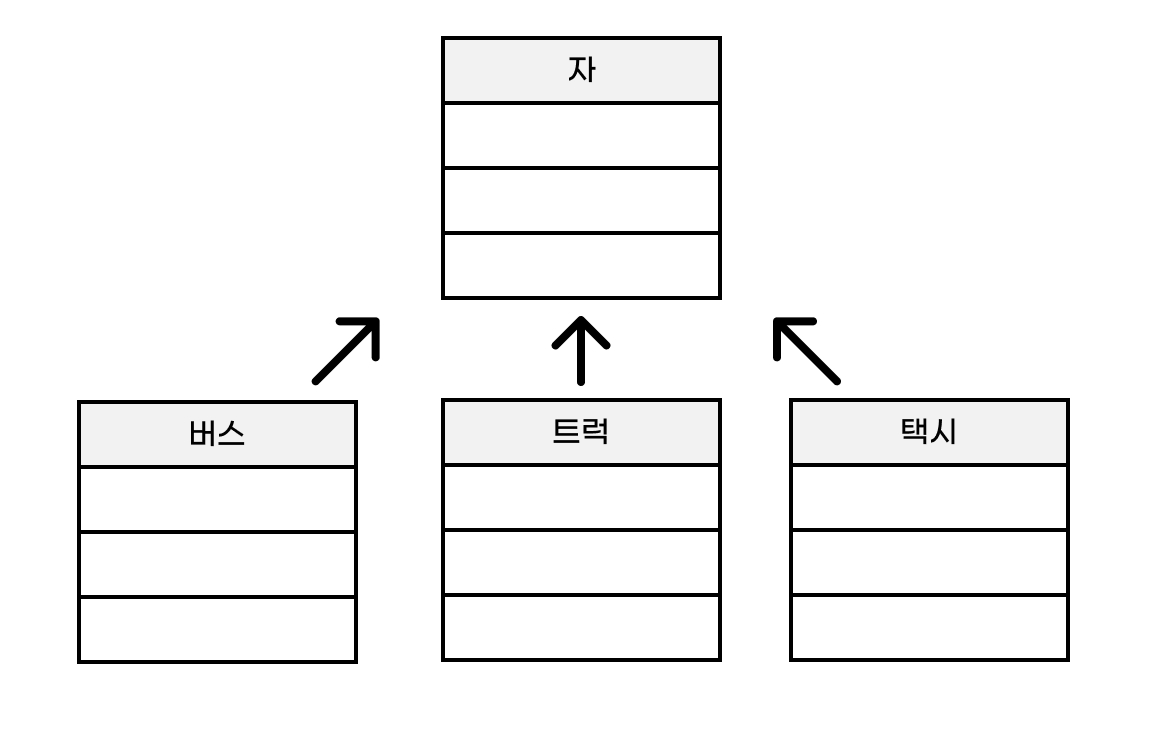

아래의 UML 모델에서 '차' 클래스와 각 클래스의 관계로 옳은 것은?

1. 일반화 관계
2. 추상화 관계
3. 의존 관계
4. 그룹 관계







기출문제(20년3회)

UML에서 시퀀스 다이어그램의 구성 항목에 해당하지 않는 것은?

1. 확장
2. 생명선
3. 실행
4. 메시지







기출문제(20년4회)

UML의 기본 구성요소가 아닌 것은?

1. Terminal
2. Things
3. Relationship
4. Diagram







기출문제(21년1회)

UML(Unified Modeling Language)에 대한 설명 중 틀린 것은?

1. State Diagram은 객체들 사이의 메시지 교환을 나타내며, Sequence Diagram은 하나의 객체가 가진 상태와 그 상태의 변화에 의한 동작순서를 나타낸다.
2. 기능적 모델은 사용자 측면에서 본 시스템 기능이며, UML에서는 Use case Diagram을 사용한다.
3. 정적 모델은 객체, 속성, 연관관계, 오퍼레이션의 시스템의 구조를 나타내며, UML에서는 Class Diagram을 사용한다.
4. 동적 모델은 시스템의 내부 동작을 말하며, UML에서는 Sequence Diagram, State Diagram, Activity Diagram을 사용한다.







기출문제(21년1회)

UML 다이어그램 중 시스템 내 클래스의 정적 구조를 표현하고 클래스와 클래스, 클래스의 속성 사이의 관계를 나타내는 것은?

1. Class Diagram
2. Activity Diagram
3. Modea Diagram
4. State Diagram







기출문제(21년2회)

UML 다이어그램이 아닌 것은?

1. 절차 다이어그램(Procedural diagram)
2. 액티비티 다이어그램(Activity diagram)
3. 클래스 다이어그램(Class diagram)
4. 시퀀스 다이어그램(Sequence diagram)







기출문제(21년2회)

UML 모델에서 한 객체가 다른 객체에게 오퍼레이션을 수행하도록 지정하는 의미적 관계로 옳은 것은?

1. Realization
2. Dependency
3. Association
4. Generalization







기출문제(21년3회)

UML 모델에서 한 사물의 명세가 바뀌면 다른사물에 영향을 주며, 일반적으로 한 클래스가다른 클래스를 오퍼레이션의 매개변수로 사용하는 경우에 나타나는 관계는?

1. Dependency
2. Association
3. Realization
4. Generalization







기출문제(22년1회)

객체 지향 시스템을 개발할 때 산출물을 명세화, 시각화, 문서화하는데 사용된다. 즉 개발하는 시스템을 이해하기 쉬운 형태로 표현하며 분석가, 의뢰인, 설계자가 효율적인 의사소통을 할 수 있게 해준다. 따라서 개발 방법론이나 개발 프로세스가 아니라 표준화된 모델링 언어는 무엇인가?

1. UML
2. JAVA
3. C
4. Python







기출문제(22년1회)

UML 다이어그램 중 정적 다이어그램이 아닌 것은?

1. 순차 다이어그램
2. 컴포넌트 다이어그램
3. 배치 다이어그램
4. 패키지 다이어그램







기출문제(22년2회)

UML 다이어그램 중 순차 다이어그램에 대한 설명으로 틀린 것은?

1. 주로 시스템의 정적 측면을 모델링하기 위해 사용한다.
2. 객체 간의 동적 상호작용을 시간 개념을 중심으로 모델링 하는 것이다.
3. 회귀 메시지(Self-Message), 제어블록(Statement block) 등으로 구성된다.
4. 일반적으로 다이어그램의 수직 방향이 시간의 흐름을 나타낸다.







기출문제(22년2회)

순차 다이어그램(Sequence Diagram)과 관련한 설명으로 틀린 것은?

1. 동적 다이어그램보다는 정적 다이어그램에 가깝다.
2. 객체들의 상호 작용을 나타내기 위해 사용한다.
3. 시간의 흐름에 따라 객체들이 주고 받는 메시지의 전달 과정을 강조한다.
4. 교류 다이어그램(Interaction Diagram)의 한 종류로 볼 수 있다.
